anbauventile frameaußergewöhnliche luftauslässe für einzigartige designs.

technische informationen

Anbauventil für Zu- und Abluft
Nenngröße 100 mm
Volumenstrombereich 10 - 37 m³/h
Front aus wahlweise weißem Glas, schwarzem Glas oder gebürstetem Edelstahl
Grundkörper aus Stahlblech mit elektrostatischer Pulverbeschichtung

Montage an Decken und Wänden
Symmetrischer, strömungsoptimierter Luftdurchlass
Maße bitte den jeweiligen Produkten entnehmen
Zubehör: Tecanno Volumeneinsatz zur Luftregulierung und Filtereinsatz zur Luftfilterung
Geschütztes Geschmacksmuster, hergestellt in Deutschland

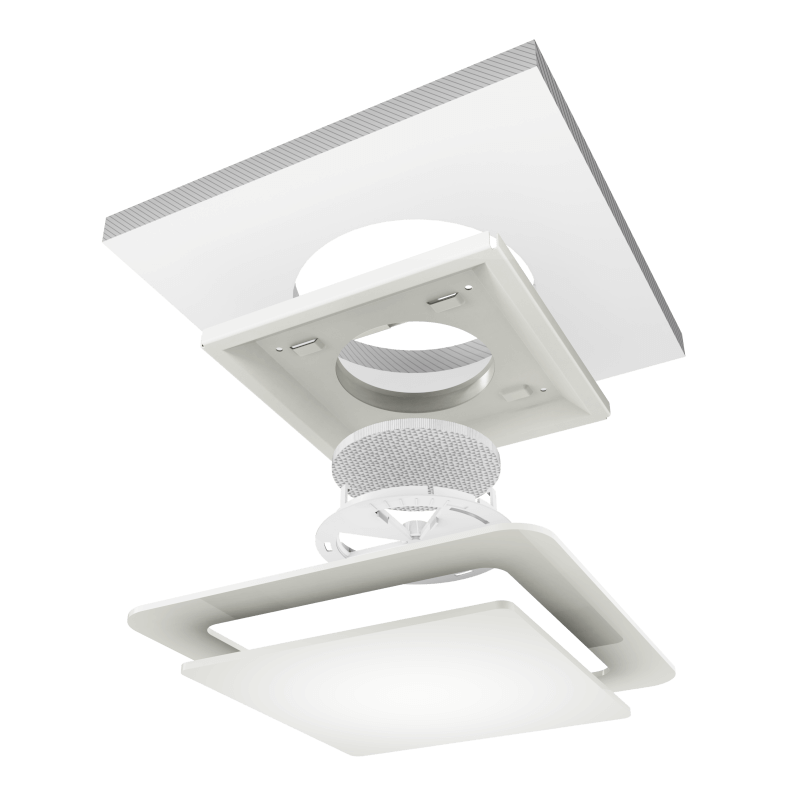

aufbau und funktion

Einfache Montage an Decken und Wänden in Trockenbau oder Massivbau

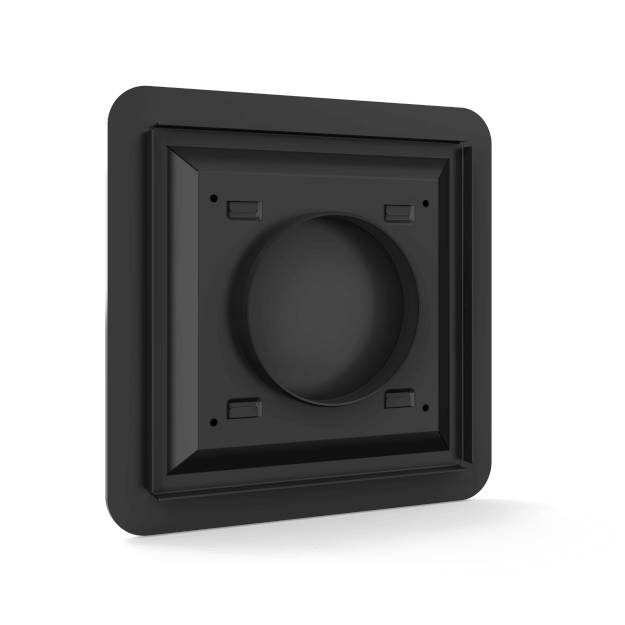

Grundkörper mit Luftanschlussstutzen
Optionales Zubehör: Filter zur Staubfilterung
Optionales Zubehör: Volumeneinsatz zur Luftregulierung

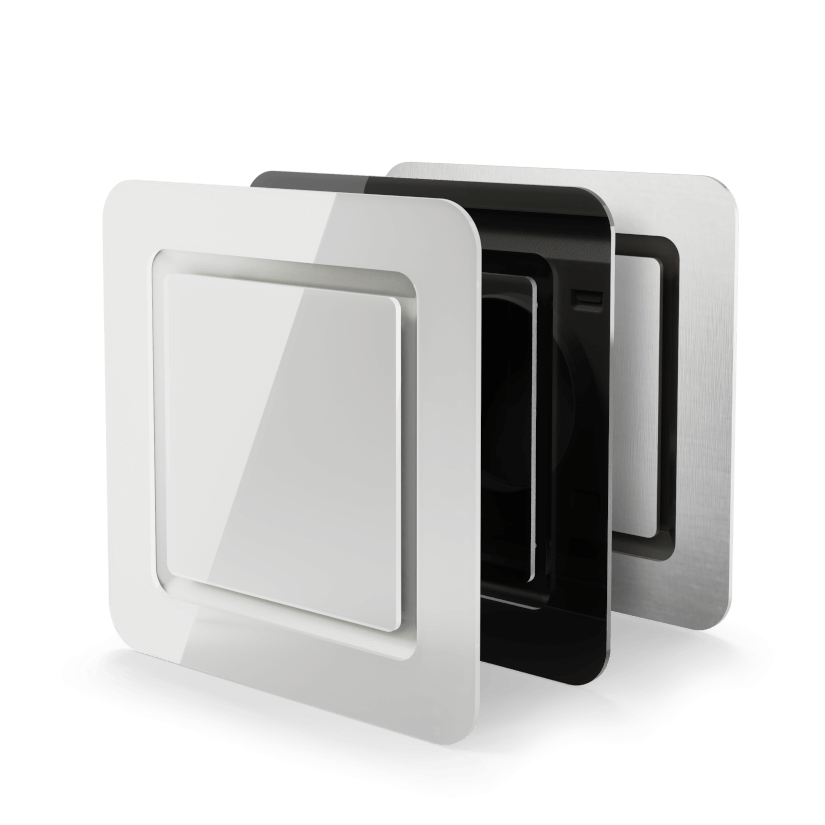

Rahmen und Front in drei Designs: Glas weiß, Glas schwarz oder Edelstahl

material und farbe

material und farbe

ral 9016-20 verkehrsweiß + glas weiß

Farbe
Grundkörper in RAL 9016-20, verkehrsweiß, Schichtdicke ca. 60 µ, Glas rückseitig keramisch weiß bedruckt
Material
Stahlblech mit elektrostatischer Pulverbeschichtung sowie SITHERM Einscheibensicherheitsglas

sprechen sie uns an

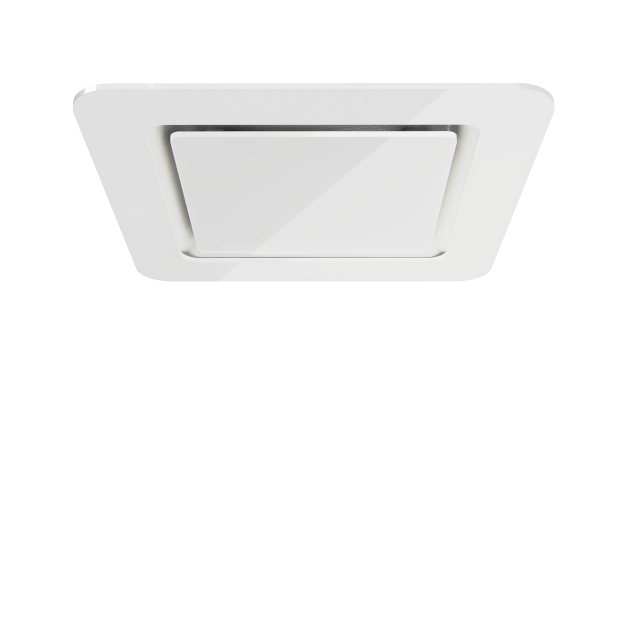

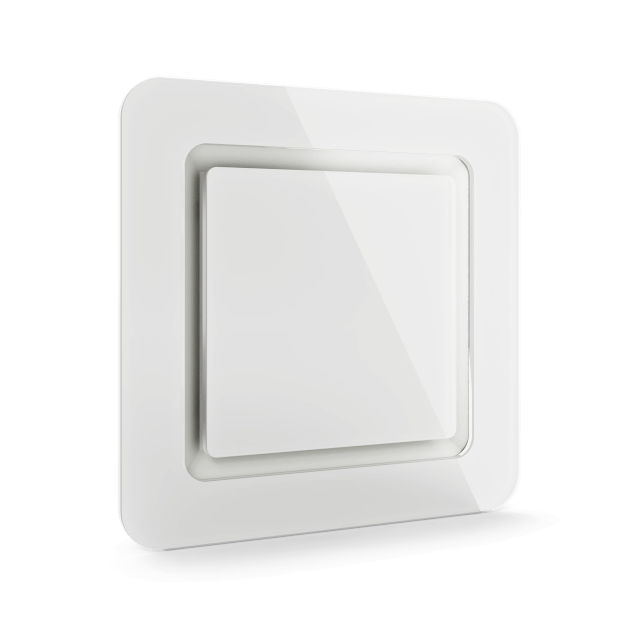

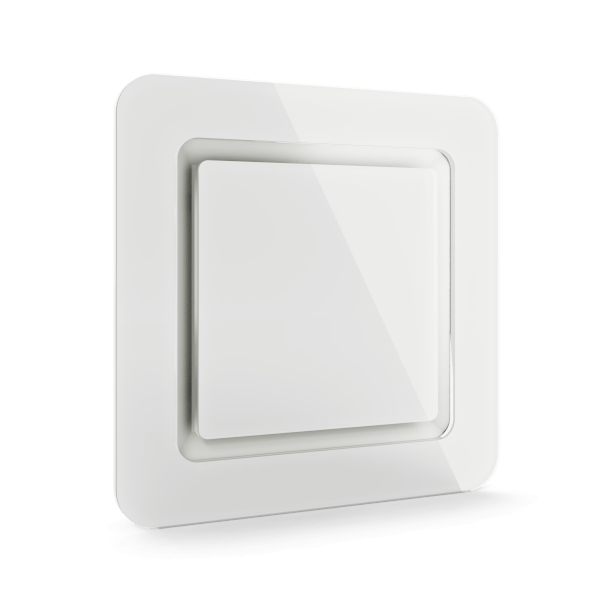

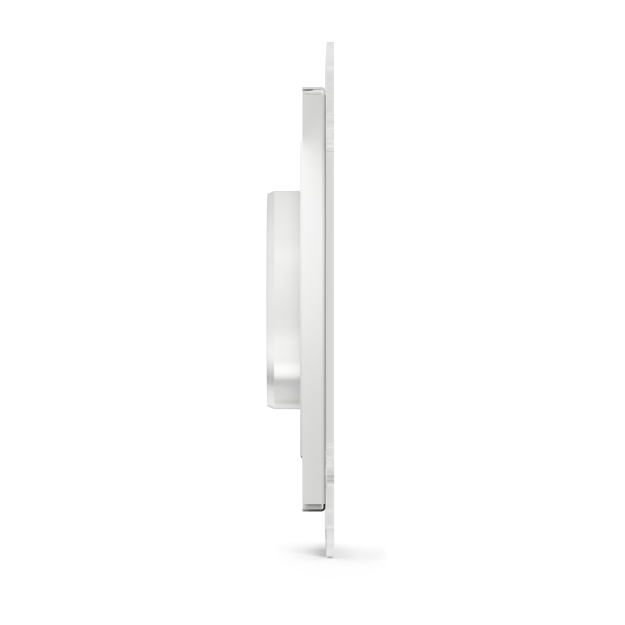

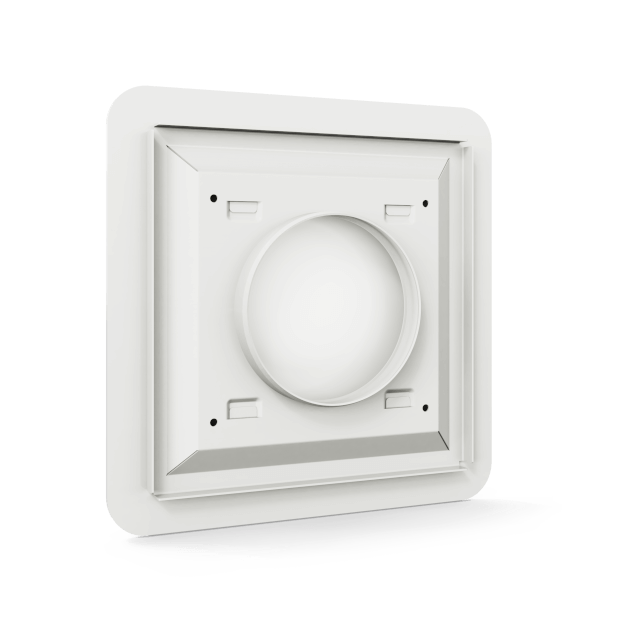

Ventil Frame 100 Glas weiß

Ein luftig schwebender Design-Auslass mit Wow-Effekt.

Artikelnr0031100-9016-20
Anschluss100mm
Außenmaß220 x 220 x 14 mm

Details & Downloads

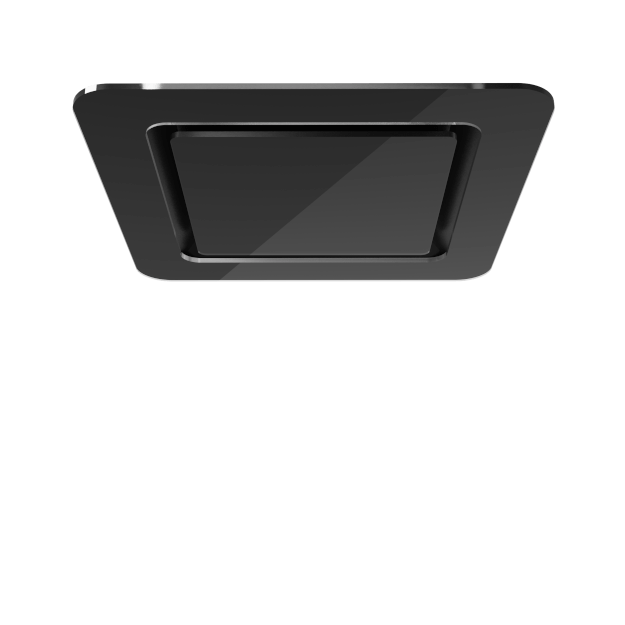

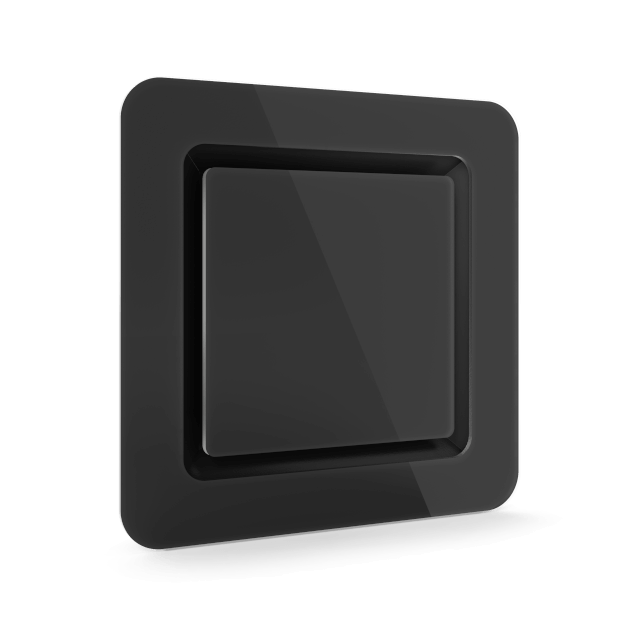

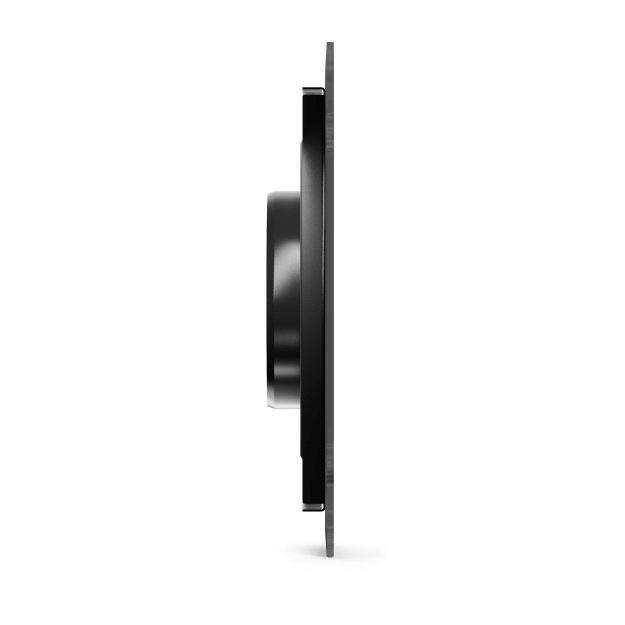

Ventil Frame 100 Glas schwarz

Markant, aber dabei elegant. Ein schickes Designelement für das gewisse Extra.

Artikelnr0032100-9005-20
Anschluss100mm
Außenmaß220 x 220 x 14 mm

Details & Downloads

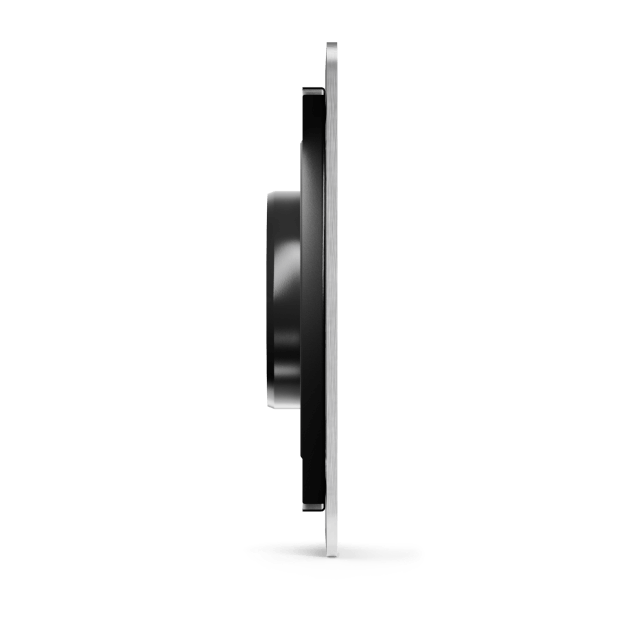

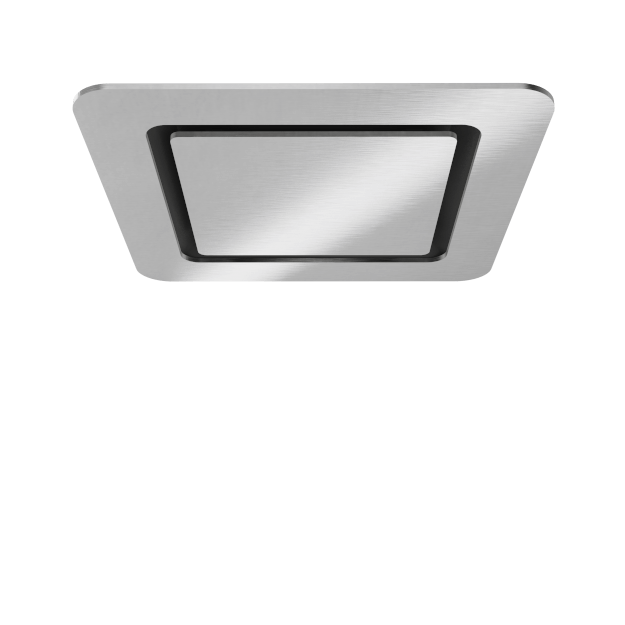

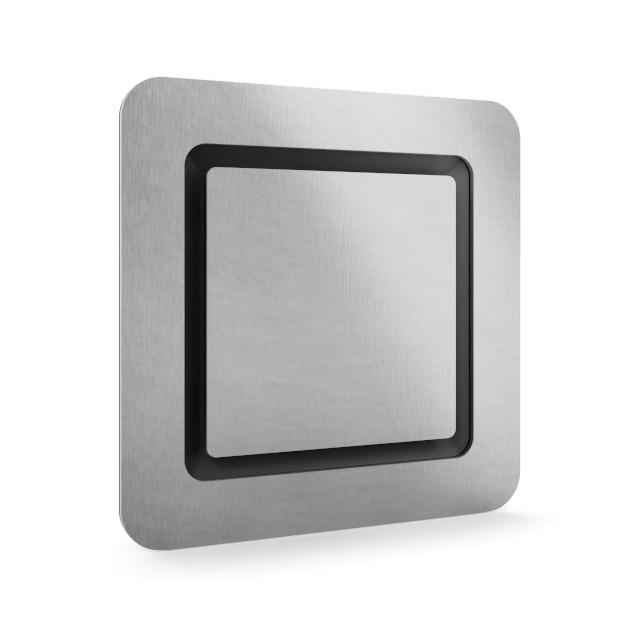

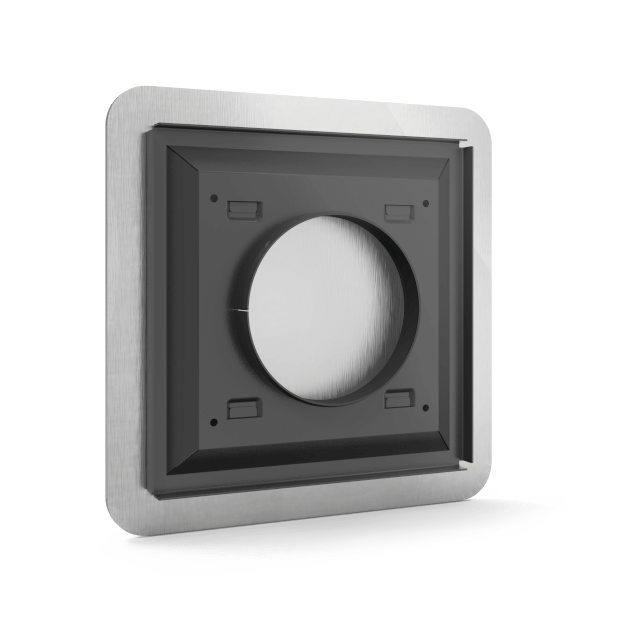

Ventil Frame 100 Edelstahl gebürstet

08/15 war gestern. Mit dem Lüftungsventil Frame mit Edelstahlfront setzen Sie Akzente.

Artikelnr0033100-9005-20
Anschluss100mm
Außenmaß220 x 220 x 14 mm

Details & Downloads

downloads und ressourcen

Technische Datenblätter

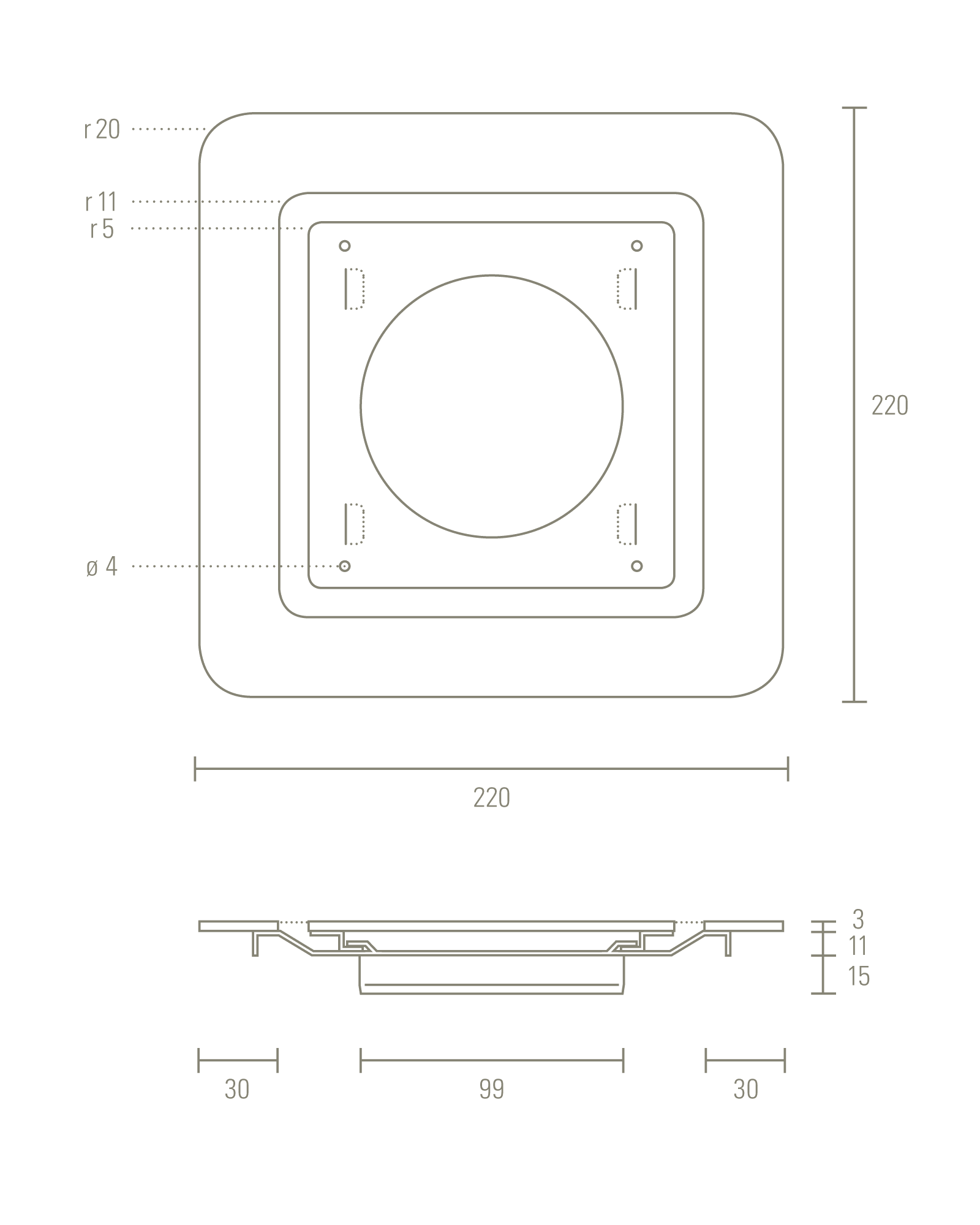

Technische Zeichnungen

PDF: Technische Zeichnung Ventil Frame 100 (353,54 KB)

Zubehör

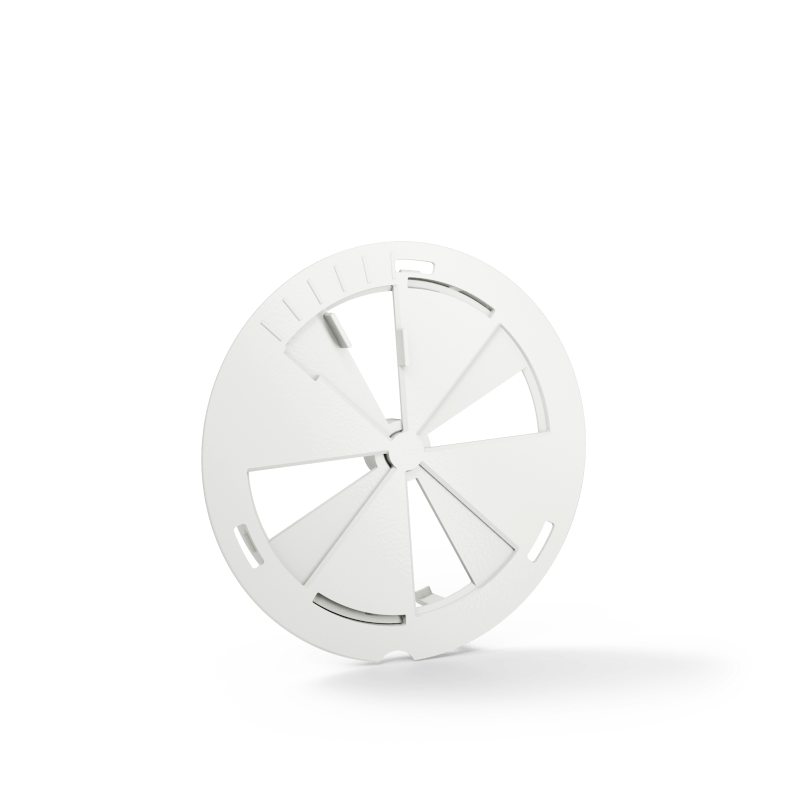

Volumeneinsatz zur Regulierung der Zu- und Abluft (Art.-Nr. 10100 für DN 100 und Art.-Nr. 10125 für DN 125)
Filtereinsatz zur Staubfilterung (Art.-Nr. 20100 für DN 100 und Art.-Nr. 20125 für DN 125)
Ersatzfilter für den Filtereinsatz und für die Kombination mit dem Volumeneinsatz (Art.-Nr. 30100 für DN 100 und Art.-Nr. 30125 für DN 125)

Tecanno Luftauslässe sind sowohl für Zu- als auch für Abluft verwendbar und verfügen über einen hundert Prozent frei nutzbaren Querschnitt für DN 100 oder DN 125 Lüftungsrohre. Speziell für unsere Lüftungsventile haben wir Einsätze zur Luftregulierung und Luftfilterung entwickelt. Der Luftstrom wird mittels eines Volumeneinsatzes reguliert. Für die Abluft bietet sich der Filtereinsatz an. Der Volumeneinsatz kann mit einem Filter kombiniert werden und erlaubt so eine geregelte Abluft.
