drallauslass roundeine runde sache. das round gibt der luft den richtigen drall.
technische informationen
- Runde Drallauslassblende für Zuluft
- Volumenstrombereich 10 - 250 m³/h
- Aus Stahlblech mit elektrostatischer Pulverbeschichtung
- Radial angeordnete Luftleitöffnungen sowie 480 Diffuseröffnungen

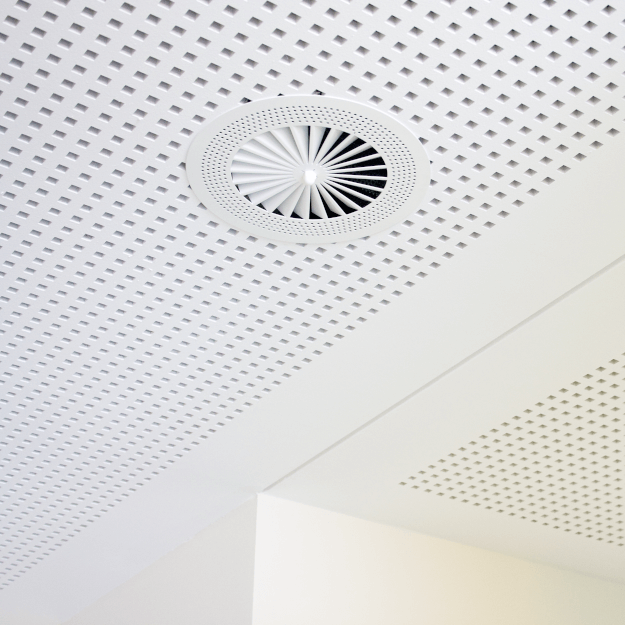

- Montage in Mineralfaser- oder Metallplattendecken über bauseitigen Anschlusskasten AKH 09 der Firma Trox

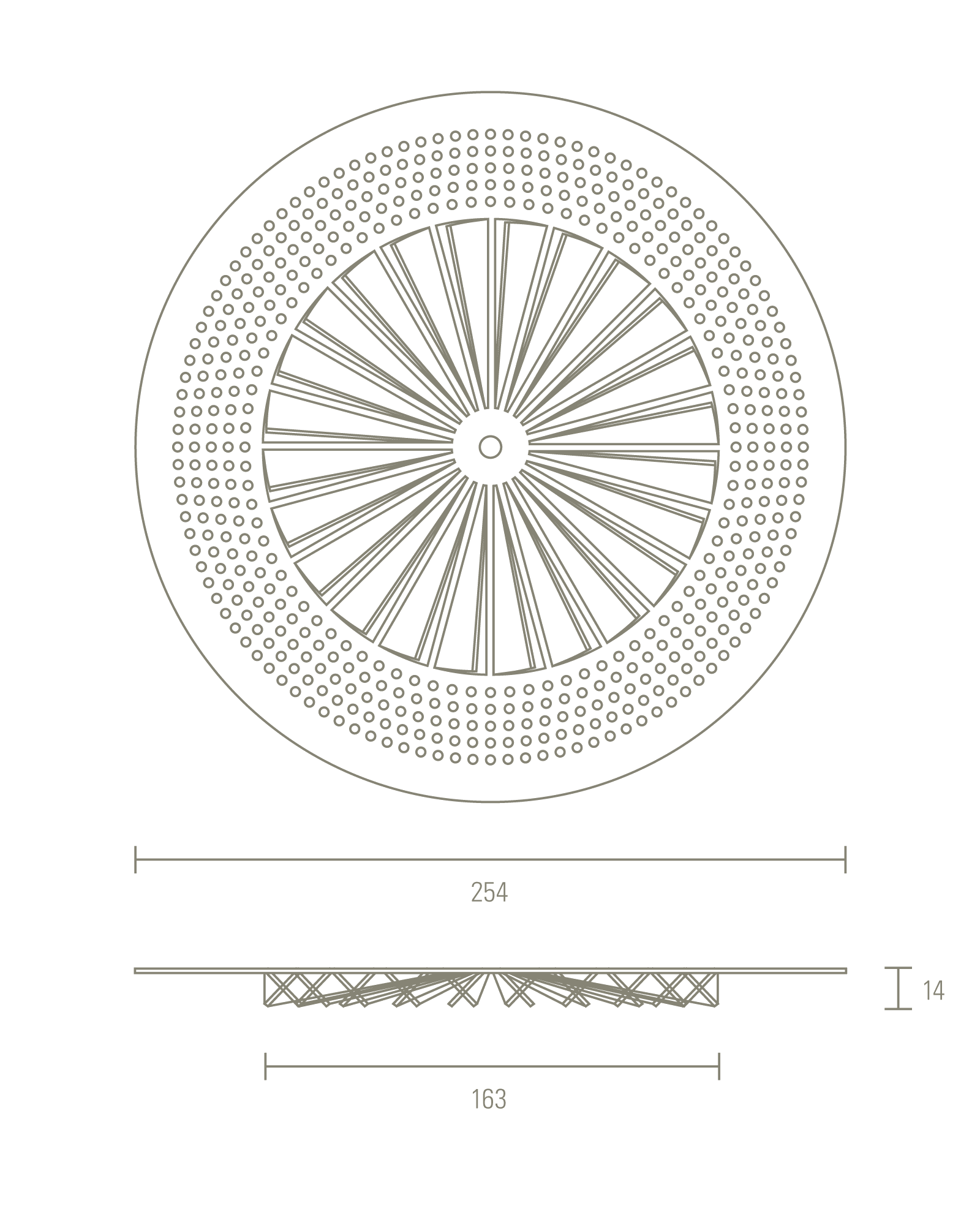

- Maße bitte der technischen Zeichnung entnehmen
- Einfache Montage mittels beiliegender Zentralschraube
- Geschütztes Geschmacksmuster, hergestellt in Deutschland
material und farbe
material und farbe
ral 9016-20 verkehrsweiß
- Farbe
Standardfarbe RAL 9016-20, verkehrsweiß, Schichtdicke ca. 60 µ
- Material
Stahlblech mit elektrostatischer Pulverbeschichtung

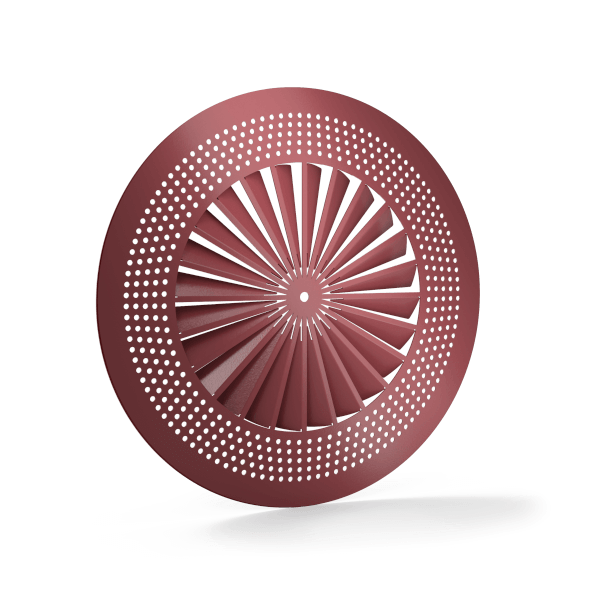

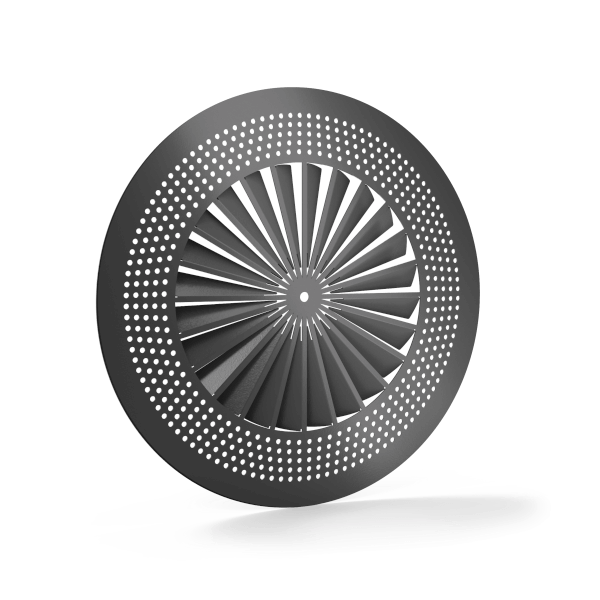

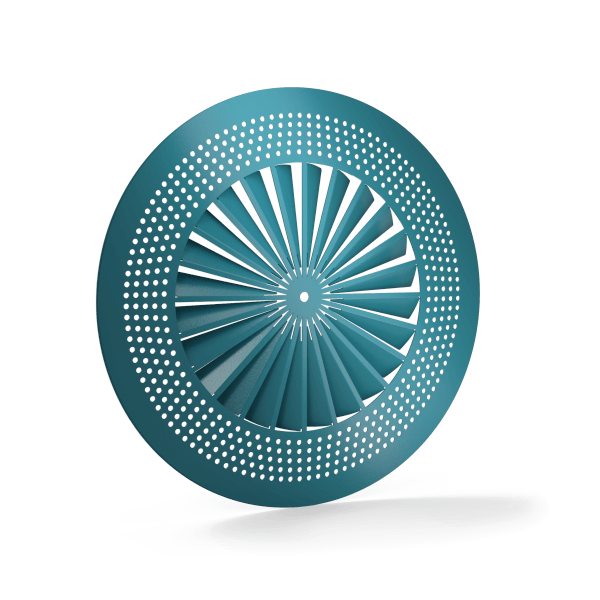

*Eine Pulverbeschichtung in jeder der gültigen RAL Classic-Farben aus den Registern 840-HR und RAL 841-GL sowie Sonderbeschichtungen sind gegen Aufpreis möglich.

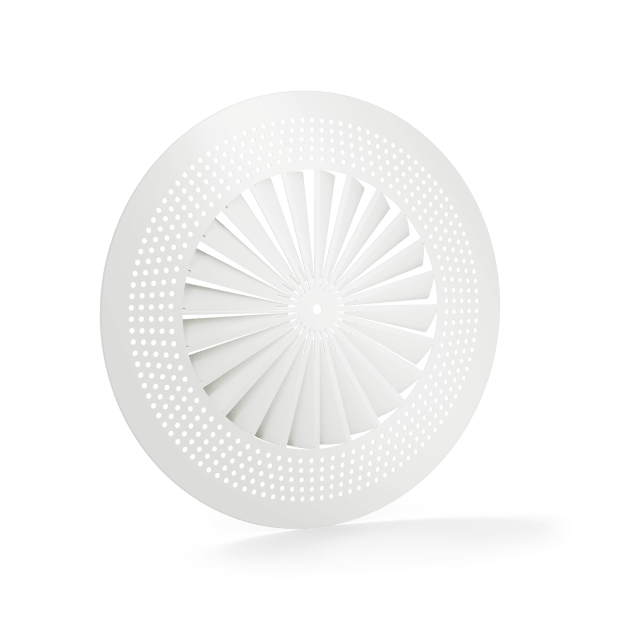

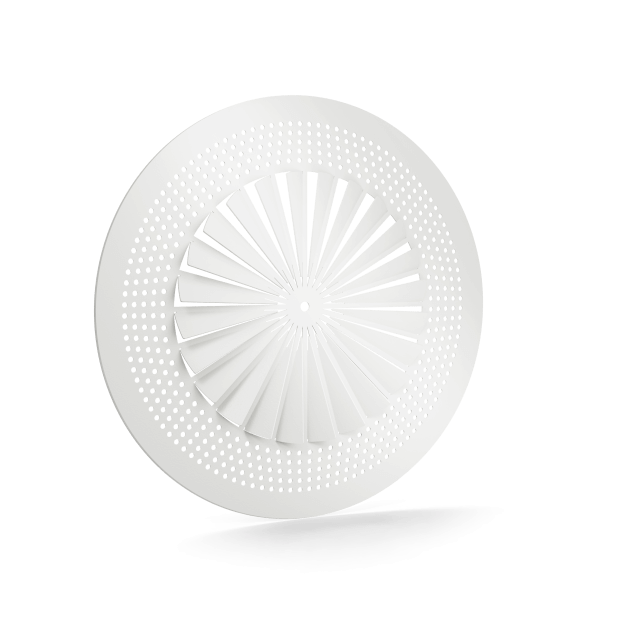

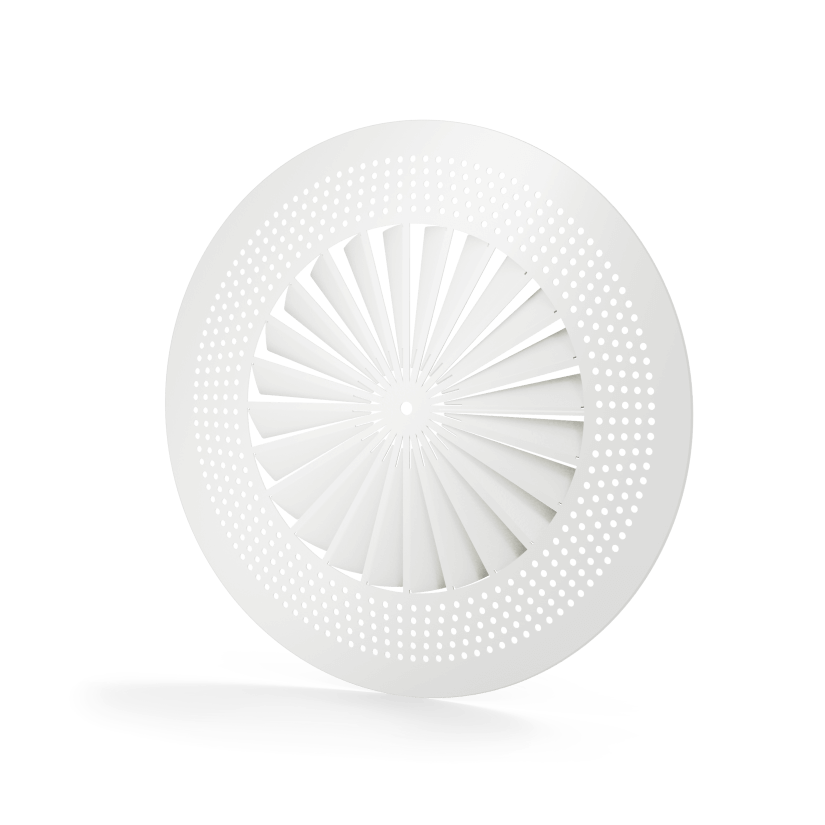

Drallauslass Round
Das Ventil Round verfügt als Drallauslassblende über radial angeordnete Luftleit- sowie Diffuseröffnungen.
- Technisches Datenblatt (764,04 KB)
- Technische Zeichnung (1,88 MB)
- DXF Datei (2,93 MB)
- Ausschreibungstext anzeigen
- Artikelnr1000300-9016-20
- Außenmaß254 mm
Details & Downloads
downloads und ressourcen
Technisches Datenblatt
Technische Zeichnungen
Ausschreibungstext
